Kompatibilität der Linearwelle mit Lagern und Bewegungssystemen

Industrielle Automatisierung und mechanische Übertragungssysteme sind stark auf präzise lineare Bewegungen angewiesen. In vielen dieser Systeme ist die Linearwelle arbeitet mit Linearlagern zusammen, um Bewegungen entlang einer festen Achse zu führen. Die Kompatibilität zwischen Wellen und Lagern hat einen direkten Einfluss auf die Laufruhe, Genauigkeit, den Vibrationsgrad und die Gesamtstabilität der Ausrüstung während des Betriebs.

Grundlegende Arbeitsbeziehung zwischen Welle und Lager

Linearwellen fungieren als Führungsschiene für die Bewegung, während Lager eine reibungsarme Schnittstelle bieten, die ein reibungsloses Gleiten der Komponenten ermöglicht. Wenn beide Teile richtig aufeinander abgestimmt sind, kann das System eine stabile Bewegung mit reduziertem Widerstand und konsistenter Positionierung aufrechterhalten.

In vielen Industriemaschinen kommt diese Paarung immer wieder zum Einsatz, beispielsweise in Schiebetischen, Positioniersystemen und automatisierten Handhabungseinheiten. Die Qualität dieser Interaktion bestimmt, wie effizient das System unter kontinuierlichen Bewegungszyklen arbeiten kann.

Gängige Arten von Linearlagern

Verschiedene Lagerstrukturen werden für spezifische Bewegungsanforderungen und Belastungsbedingungen entwickelt.

Kugellinearlager

Kugellinearlager werden häufig in Industrieanlagen eingesetzt. Interne Kugelelemente drehen sich während der Bewegung und verringern so die Reibung zwischen Welle und Lagergehäuse. Diese Lager werden häufig in CNC-Maschinen, Automatisierungssystemen und leichten Industrieanlagen verwendet, wo eine reibungslose Bewegung erforderlich ist.

Geflanschte Linearlager

Flanschlager verfügen über eine erweiterte Montagestruktur, die die Installationsstabilität verbessert. Sie werden häufig in Systemen eingesetzt, die eine feste Ausrichtung und einen Widerstand gegen seitliche Bewegungen erfordern. Dieses Design trägt dazu bei, bei wiederholten Bewegungszyklen eine konsistente Positionierung aufrechtzuerhalten.

Kompakte Linearlager

Kompaktlager sind für Geräte mit begrenztem Einbauraum konzipiert. Selbst bei reduzierter Größe bieten sie immer noch eine stabile lineare Bewegung und werden häufig in kompakten Automatisierungsgeräten und Präzisionsinstrumenten eingesetzt.

Wellendurchmesser und Lageranpassung

Einer der wichtigsten Kompatibilitätsfaktoren ist die Wahl des richtigen Wellendurchmessers. Zu den industriellen Standardgrößen gehören 6 mm, 8 mm, 10 mm, 12 mm, 16 mm und 20 mm. Jeder Lagertyp ist für einen bestimmten Wellengrößenbereich ausgelegt.

Wenn der Wellendurchmesser nicht mit der Lagerspezifikation übereinstimmt, können verschiedene Probleme auftreten, wie z. B. erhöhte Reibung, instabile Bewegung oder beschleunigter Verschleiß. Die richtige Dimensionierung gewährleistet einen reibungsloseren Betrieb und eine längere Lebensdauer beider Komponenten.

Bedeutung der Passform- und Toleranzkontrolle

Die Passung zwischen Welle und Lager muss sorgfältig kontrolliert werden. Wenn das Spiel zu groß ist, kann sich die Welle im Lager ungleichmäßig bewegen, was zu Vibrationen oder verminderter Präzision führt. Bei zu enger Passform erhöht sich die Reibung, was die Bewegungsgeschwindigkeit beeinträchtigen und im Dauerbetrieb zu Überhitzung führen kann.

Fertigungspräzision spielt eine Schlüsselrolle bei der Gewährleistung angemessener Toleranzen. Geschliffene Wellenoberflächen werden üblicherweise verwendet, um einen konstanten Durchmesser beizubehalten und die Bewegungsstabilität zu verbessern.

Oberflächenzustand und Bewegungsleistung

Die Oberflächenqualität einer Linearwelle hat direkten Einfluss darauf, wie sie mit Lagern interagiert. Eine glattere Oberfläche verringert die Reibung und trägt dazu bei, dass die Lager gleichmäßiger entlang der Welle gleiten. Raue oder unebene Oberflächen können den Widerstand erhöhen und die Lebensdauer der Komponenten verkürzen.

Zur Verbesserung der Verschleißfestigkeit werden häufig Oberflächenbehandlungen wie Verchromung oder Härtungsverfahren eingesetzt. Diese Behandlungen tragen dazu bei, einen stabilen Betrieb auch bei häufigen Bewegungszyklen und mechanischen Belastungsschwankungen aufrechtzuerhalten.

Unterstützte und nicht unterstützte Schachtkonstruktionen

Linearwellensysteme können je nach Anwendungsanforderungen in unterschiedlichen Strukturkonfigurationen installiert werden.

Ungestützte Wellensysteme

Bei freitragenden Systemen ist die Welle nur an beiden Enden fixiert. Diese Struktur eignet sich für kürzere Distanzen und leichtere Lastbedingungen. Allerdings kann es bei längeren Wellen unter Belastung zu Biegungen oder Durchbiegungen kommen.

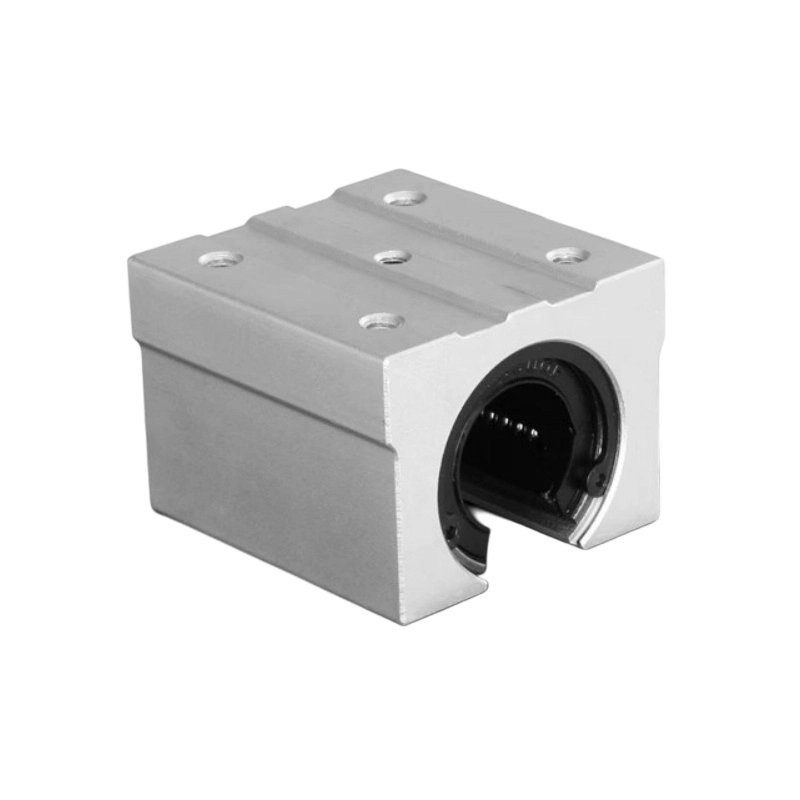

Unterstützte Wellensysteme

Unterstützte Systeme umfassen zusätzliche Stützstrukturen entlang der Schaftlänge. Dies reduziert die Durchbiegung und verbessert die Stabilität, insbesondere bei Anwendungen mit längeren Verfahrwegen oder Umgebungen mit höherer Last. Diese Systeme werden häufig in industriellen Automatisierungsgeräten verwendet.

Anwendung in Bewegungssystemen

Linearwellen und -lager werden häufig in verschiedenen industriellen und mechanischen Systemen eingesetzt.

CNC-Maschinen

In CNC-Geräten arbeiten Wellen und Lager zusammen, um während der Bearbeitungsvorgänge eine kontrollierte und wiederholbare Positionierung zu erreichen.

Automatisierungsproduktionslinien

Automatisierte Systeme basieren auf linearen Bewegungskomponenten zum Transportieren, Sortieren und Positionieren von Materialien in sich wiederholenden Zyklen.

Robotiksysteme

Robotermechanismen nutzen lineare Wellen in Gleitgelenken und Führungsstrukturen, um kontrollierte mechanische Bewegungen zu unterstützen.

Präzisionsausrüstung

Kompakte und präzise Bewegungssysteme nutzen Wellen-Lager-Kombinationen, um stabile und genaue Bewegungen in kleinen Anwendungen zu gewährleisten.

Häufige Kompatibilitätsprobleme

Eine unsachgemäße Abstimmung zwischen Wellen und Lagern kann zu verschiedenen Betriebsproblemen führen.

Vibration und Lärm

Eine schlechte Ausrichtung oder falsche Passform kann zu Vibrationen während der Bewegung und erhöhtem Betriebsgeräusch führen.

Ungleichmäßige Verschleißmuster

Eine Fehlausrichtung kann zu lokalem Verschleiß an der Wellenoberfläche führen und die Lebensdauer der Komponenten verkürzen.

Reduzierte Bewegungsglätte

Übermäßige Reibung oder schlechte Oberflächenqualität können zu unregelmäßigem oder inkonsistentem Bewegungsverhalten führen.

Systeminstabilität

Eine langfristige Inkompatibilität kann die Gesamtstabilität der Maschine beeinträchtigen und die Positionierungsgenauigkeit verringern.

Wartung und Betriebspflege

Richtige Wartungspraktiken tragen dazu bei, die Systemleistung zu steigern und Ausfallzeiten zu reduzieren.

Schmierung

Schmierstoffe reduzieren die Reibung zwischen Welle und Lagerflächen, sorgen für eine gleichmäßigere Bewegung und reduzieren den Verschleiß.

Regelmäßige Inspektion

Regelmäßige Inspektionen helfen dabei, frühzeitig Anzeichen von Verschleiß, Verschmutzung oder Fehlausrichtung zu erkennen, bevor schwerwiegende Probleme auftreten.

Komponentenaustausch

Wenn der Verschleiß ein bestimmtes Maß erreicht, hilft der Austausch von Wellen oder Lagern dabei, die normale Systemleistung und -stabilität wiederherzustellen.

Entwicklungstrends bei linearen Bewegungssystemen

Moderne Bewegungssysteme konzentrieren sich weiterhin auf verbesserte Präzision, bessere Oberflächenqualität und stabilere Komponentenkompatibilität. Fortschritte in den Herstellungsprozessen unterstützen ein reibungsloseres Zusammenspiel zwischen Wellen und Lagern.

Mit zunehmender Verbreitung von Automatisierungssystemen wächst die Nachfrage nach zuverlässigen Linearbewegungskomponenten in zahlreichen Industriesektoren weiter.
