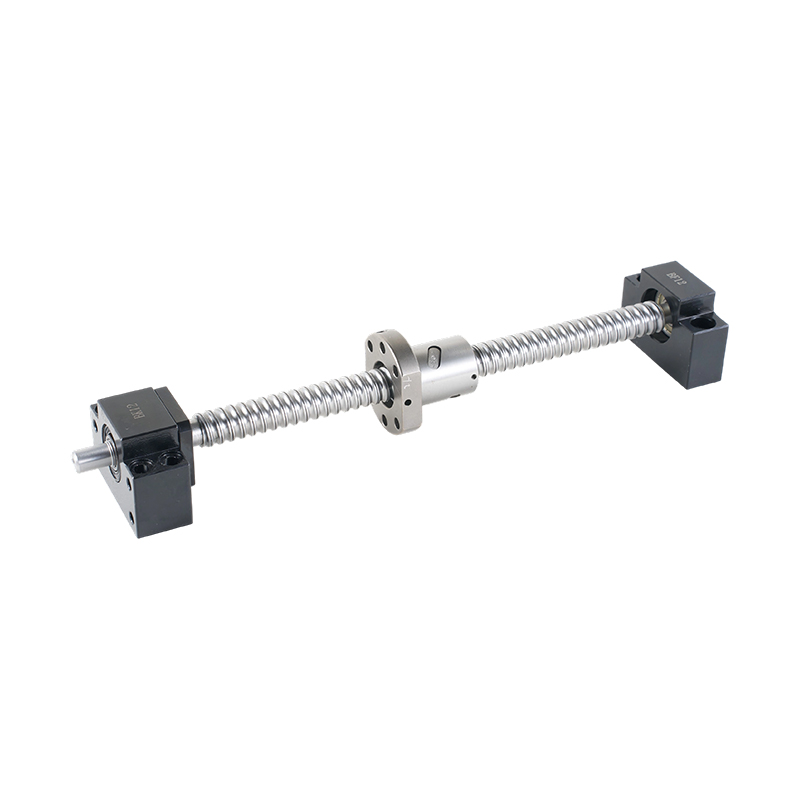

Kugelschraubenbaugruppe

Strukturkomposition
1. Ballschraube: Als Kernkomponente des Satzes wird die Schraube normalerweise durch hochpräzises Mahlen oder Rollen hergestellt. Die Oberfläche wird mit spezifischen Spiralrillen verarbeitet, die mit den Kugeln in der Nuss zusammenarbeiten, um die Kugeln zu leiten, um zwischen der Schraube und der Mutter zu zirkulieren und zu rollen. Das Genauigkeitsniveau der Schraube hat einen entscheidenden Einfluss auf die Getriebergenauigkeit des gesamten Satzes. Die hochpräzise Schraube kann während des Betriebs einen schlechten kleinen axialen und radialen Lauf sicherstellen, wodurch eine präzise lineare Bewegungspositionierung erreicht wird.
2. Ball Nuss: Die Mutter ist mit einem Kugelzirkulationskanal ausgestattet, der der Schraubenspiralnut entspricht. Wenn sich die Schraube dreht, bewegt sich die Mutter linear entlang der von den Kugeln angetriebenen Schraube. Die strukturelle Gestaltung der Nuss muss nicht nur eine gute Zusammenarbeit mit der Schraube sicherstellen, sondern auch einen glatten Zirkulationspfad für die Kugeln liefern, um die Reibung und den Energieverlust zu verringern. Zu den gängigen Nusstypen gehören Einzelmuttern und Doppelmuttern. Die Doppelmutterstruktur kann den Spalt zwischen der Schraube und der Nuss durch Vorbereitung effektiv beseitigen und die Übertragunggenauigkeit und Steifigkeit weiter verbessern.
3. Ball: Als rollender Körper zwischen der Schraube und der Nuss spielt der Ball eine Schlüsselrolle bei der Reduzierung der Reibung und der Verbesserung der Übertragungseffizienz. Die Kugel besteht normalerweise aus hochfestem, hochpräzisetztem Lagerstahl mit guter Verschleißfestigkeit und Härte. Während der relativen Bewegung der Schraube und der Mutter rollt die Kugel in der Spiralnut und im Zirkulationskanal, wodurch die Drehbewegung der Schraube in die lineare Bewegung der Mutter umgewandelt wird. Die dimensionale Genauigkeit und Rundheit des Balls wirkt sich auch wichtig auf die Stabilität und Genauigkeit des gesamten Übertragungssystems aus.

Arbeitsprinzip
Wenn der Motor die Schraube zum Drehen fährt, treibt die Spiralnut auf der Schraube die Kugel auf, um im Zirkulationskanal der Mutter zu rollen. Da die Mutter durch den äußeren Mechanismus eingeschränkt wird und sich unter der Wirkung der Kugel nicht mit der Schraube drehen kann, bewegt sich die Mutter linear entlang der Achse der Schraube. In diesem Prozess rollt die Kugel kontinuierlich zwischen der Schraube und der Mutter und bildet eine kontinuierliche Rollreibung. Im Vergleich zur traditionellen Gleitreibung wird der Roll -Reibungskoeffizient erheblich reduziert, wodurch die Übertragungsffizienz und die Reaktionsgeschwindigkeit des Systems erheblich verbessert werden.

Funktionen und Vorteile
1. hohe Präzision: Die Kugelschraubenset kann eine schwere Positionierungsgenauigkeit erreichen und in der Regel die Positionierungsfehler auf Mikronebene erreichen. Dies ist auf den genauen Herstellungsprozess und den Rolling-Reibungs-Arbeitsmodus zurückzuführen, mit dem er die linearen Bewegungsaufgaben in verschiedenen Präzisionsgeräten und automatisierten Produktionsleitungen genau erledigt und die Anforderungen der Verarbeitung und Montage mit hoher Präzision erfüllt.
2. hohe Übertragungseffizienz: Da die rollende Reibung des Balls die traditionelle Gleitreibung ersetzt, kann die Getriebewirkungsgrad des Kugelschraubensatzes bis zu 90% oder mehr betragen, was sich im Vergleich zur gewöhnlichen Schraubenübertragungseffizienz erheblich verbessert. Dies kann nicht nur den Energieverbrauch verringern, sondern auch die Betriebsgeschwindigkeit und die Arbeitseffizienz der Geräte verbessern und die Produktionskosten senken.
3.. Hohe Belastungskapazität: Durch das vernünftige Entwurf der Anzahl und Größe der Kugeln und der Struktur der Muttern kann der Kugellschraubensatz großen axialen und radialen Lasten standhalten. Dies macht es für verschiedene mechanische Geräte geeignet, die schwere Lasten wie CNC -Werkzeugmaschinen, große Injektionsformmaschinen usw. tragen müssen.
4. Langes Lebensdauer: Das Ballschrauben-Set verwendet hochwertige Materialien und fortschrittliche Fertigungstechnologie. Der Reibungsverlust zwischen der Kugel, der Schraube und der Mutter ist klein. Gleichzeitig kann das Schmiersystem während des Betriebs den Verschleiß weiter verringern, sodass es eine lange Lebensdauer hat und die Wartungs- und Austauschkosten der Ausrüstung verringert.
5. Reversibilität: Die Kugelschraube kann die Drehbewegung in eine lineare Bewegung umwandeln und auch die lineare Bewegung in die Drehbewegung umwandeln. Diese Reversibilität hat einen wichtigen Anwendungswert in einigen speziellen mechanischen Strukturen und Bewegungssteuerung. In einigen automatischen Hebevorrichtungen kann der Motor beispielsweise die Schraube fahren, um die Plattform zu erhöhen, und die Plattform kann abgesenkt werden, um die Schraube zu drehen und Strom zu erzeugen.

Anwendungsfeld
1. CNC -Werkzeugmaschinen: In CNC -Werkzeugmaschinen ist der Ballschraubensatz eine Schlüsselkomponente zur Realisierung der genauen Fütterungsbewegung von Werkzeugen und Arbeitbänken. Seine hohe Präzision und hohe Reaktionsgeschwindigkeit können sicherstellen, dass die verarbeiteten Teile eine hohe dimensionale Genauigkeit und eine gute Oberflächenqualität aufweisen und den Bedürfnissen der modernen Fertigung für Präzisionsbearbeitung erfüllen.
2. Industrieboter: Die lineare Bewegung jedes Gelenks und jedes Arms von Industrierobotern wird normalerweise durch Kugelschraubensätze erreicht. Die Eigenschaften der hohen Belastungskapazität und der schnellen Reaktion ermöglichen es dem Roboter, verschiedene Handhabung, Montage und andere Aufgaben in einer komplexen Produktionsumgebung genau und effizient zu erledigen.
3.. Automatische Produktionslinie: In automatisierten Produktionsleitungen werden Kugelschraubensätze häufig in Materialvermittlung, Positionierung und Montage verwendet. Es kann den effizienten Betrieb der Produktionslinie gewährleisten und die Produktionseffizienz und die Konsistenz der Produktqualität verbessern.
4. Medizinische Ausrüstung: In einigen präzisen medizinischen Geräten wie CT -Maschinen, MRT -Geräten usw. werden Ballschraubensätze verwendet, um eine präzise Bewegung und Positionierung interner Komponenten der Geräte zu erreichen, um die Genauigkeit von medizinischen Tests und Behandlung zu gewährleisten.
5. Luft- und Raumfahrt: Im Bereich der Luft- und Raumfahrt werden häufig Kugelschraubensätze in Flugsteuerungssystemen, Retraktionssystemen und Bewegungssteuerung verschiedener in der Luft befindlicher Geräte verwendet. Seine hohen Zuverlässigkeits-, hohen Präzisions- und leichten Eigenschaften entsprechen den Anforderungen der Luft- und Raumfahrtgeräte für Hochleistungsübertragungskomponenten.

Mit seiner einzigartigen Struktur und zuverlässigen Leistung spielen Ballschrauben -Sets eine unverzichtbare und wichtige Rolle in der modernen Branche und Technologie. Mit der kontinuierlichen Entwicklung von Fertigung und Technologie werden die Anwendungsaussichten breiter sein.
