Umfassende Einführung in SBR/TBR-Linearführungen

Umfassende Einführung in SBR/TBR-Linearführungen

Sowohl SBR- als auch TBR-Linearführungen gehören zur Serie der zylindrischen Linearführungen und dienen als zentrale Übertragungskomponenten für die Erzielung hochpräziser linearer Bewegungen im Bereich der industriellen Automatisierung. Mit ihren Vorteilen einfacher Struktur, hervorragendem Preis-Leistungs-Verhältnis und stabilem Betrieb werden sie häufig in Linearführungssystemen verschiedener mechanischer Geräte eingesetzt und fungieren als wichtige Verbindung zwischen Stromquellen und Ausführungsmechanismen, um eine solide Unterstützung für einen effizienten Gerätebetrieb zu bieten.

I. Kernstruktur, Material und Handwerkskunst

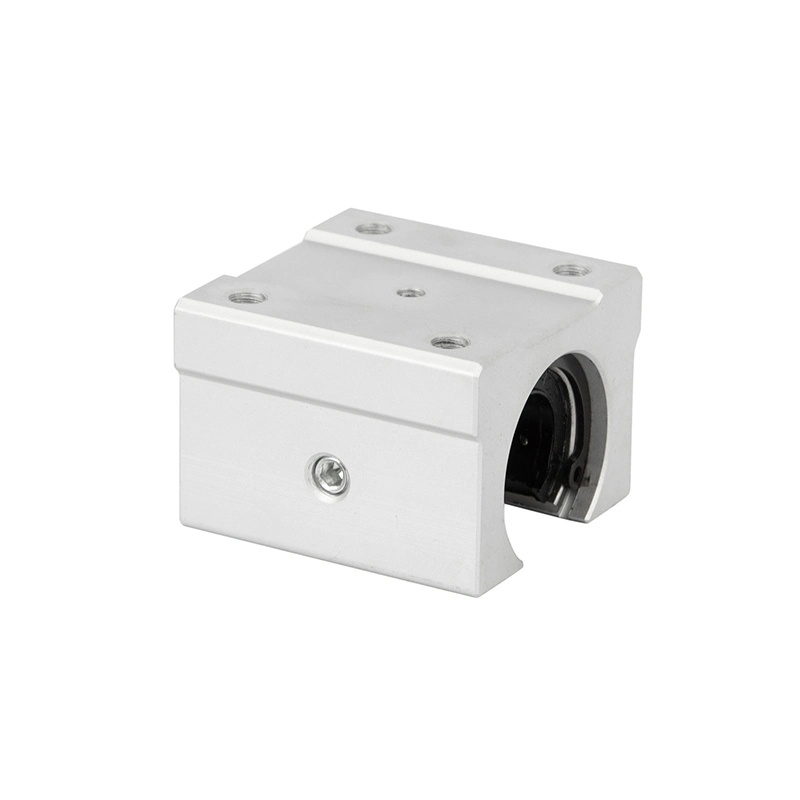

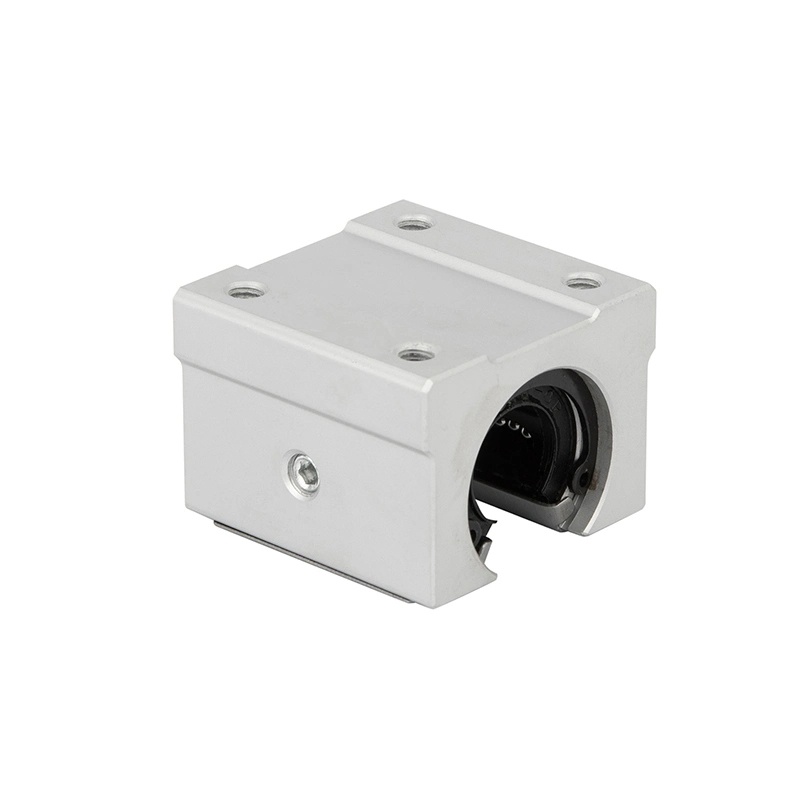

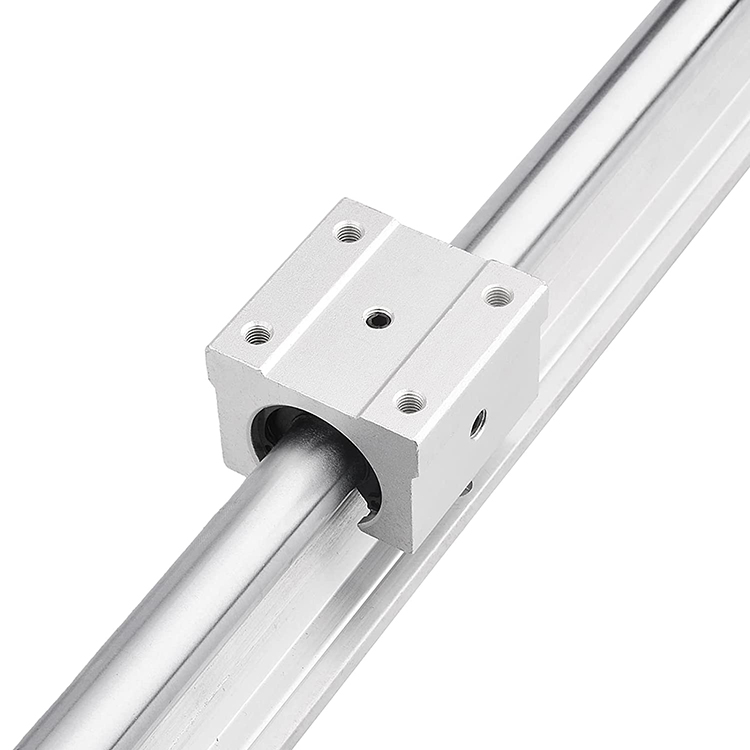

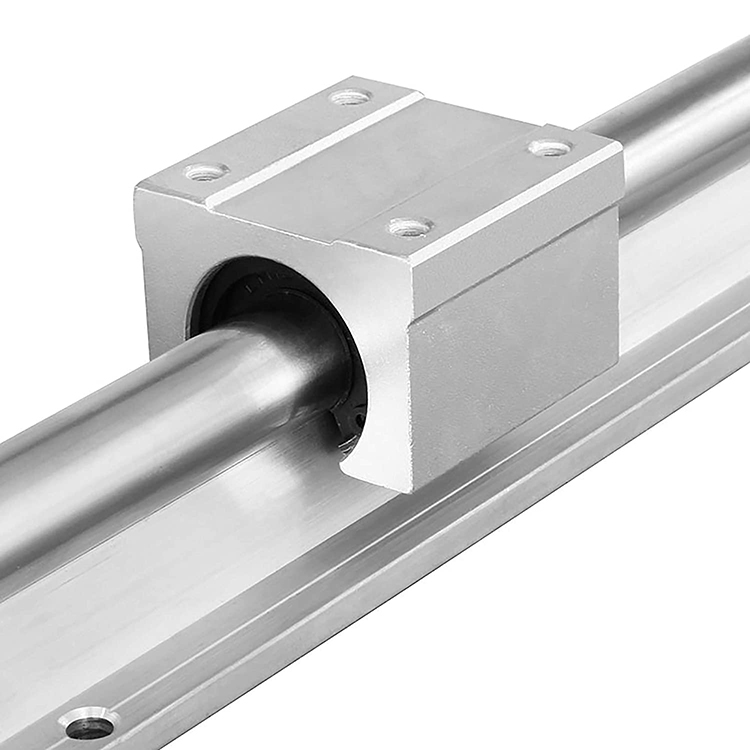

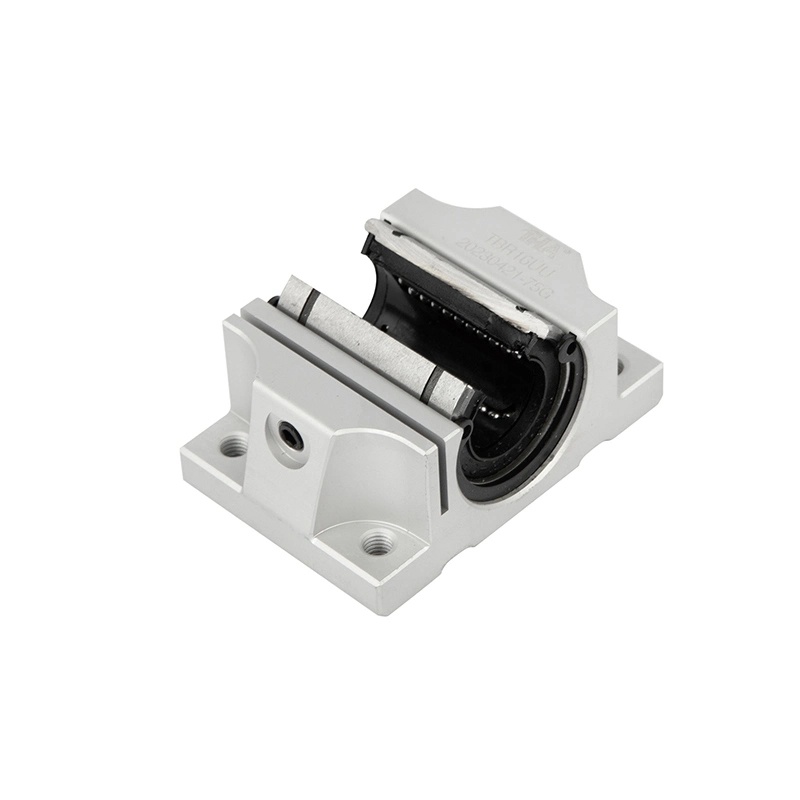

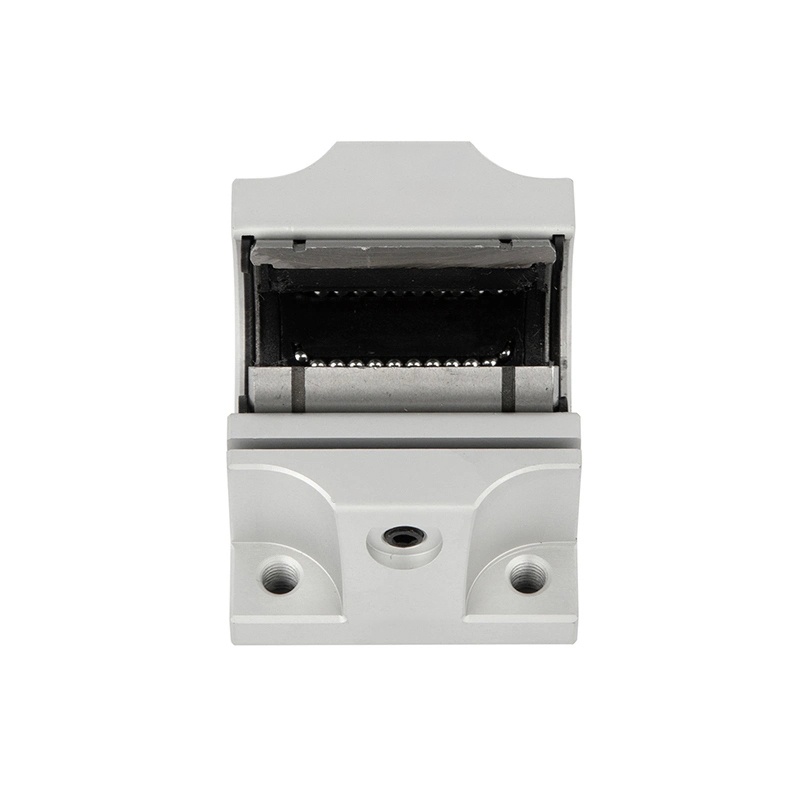

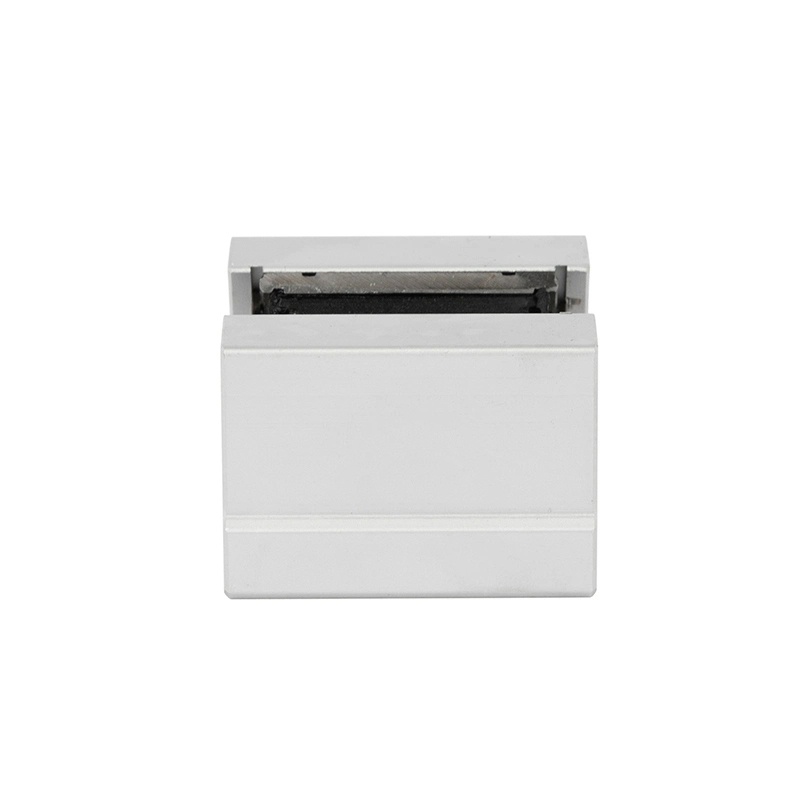

Sowohl SBR- als auch TBR-Linearführungen verfügen über einen modularen Strukturaufbau, der hauptsächlich aus vier Teilen besteht: lineare optische Achse, Basis aus Aluminiumlegierung, Schieber und eingebautes Wälzlager. Sie können als Ganzes oder als separate Komponenten geliefert werden. Alle Komponenten sind standardisiert und vollständig austauschbar, was die Installations- und Wartungsprozesse erheblich vereinfacht.

Hinsichtlich der Materialauswahl besteht die lineare optische Achse meist aus hochreinem Wälzlagerstahl oder verchromtem Stahl. Nach Hochfrequenzabschreckung, Präzisionsschleifen und Oberflächenverchromung kann seine Härte HRC 58–62 erreichen und bietet hervorragende Verschleißfestigkeit, Korrosionsbeständigkeit und Ermüdungsfestigkeit. Das Schiebergehäuse besteht aus einer hochfesten Aluminiumlegierung, die strukturelle Steifigkeit gewährleistet und gleichzeitig ein leichtes Design ermöglicht. Eingebaute Kugellinearlager im Inneren realisieren lineare Bewegungen durch Rollreibung zwischen Stahlkugeln, der optischen Achse und dem Schieber und reduzieren so den Laufwiderstand erheblich. Die Basis aus Aluminiumlegierung wird einer Präzisionsbearbeitung mit vorreservierten standardisierten Befestigungslöchern unterzogen, und einige Modelle sind mit Anti-Durchbiegungsstrukturen ausgestattet, um einen stabilen Halt für die gesamte Führungsschiene zu gewährleisten.

II. Gemeinsame Kernmerkmale

Als ähnliche zylindrische Linearführungen haben SBR- und TBR-Linearführungen mehrere Kernvorteile gemeinsam und passen sich den unterschiedlichen Anforderungen industrieller Szenarien an:

● Hohe Präzision und Stabilität: Der Rollreibungskoeffizient beträgt nur 1/50 des Werts herkömmlicher Gleitführungen, wobei der Unterschied zwischen dynamischen und statischen Reibungskräften sehr gering ist, wodurch Bewegungsschlupf wirksam vermieden wird. Die Positionierungsgenauigkeit kann ±0,01 mm/m erreichen, und die Wiederholpositionierungsgenauigkeit beträgt ±0,005 mm, was eine langfristige hochpräzise Führung ermöglicht und gleichzeitig Laufvibrationen und Geräusche deutlich reduziert.

● Hohe Effizienz und geringer Verbrauch: Die reibungsarme Eigenschaft reduziert nicht nur ineffektive Bewegungsverluste, sondern senkt auch den Antriebsleistungsbedarf des Geräts, wodurch es sich besonders für hochfrequente Hin- und Herbewegungsszenarien eignet und effektiv den Energieverbrauch senkt. Darüber hinaus ist die durch Reibung erzeugte Wärme minimal und unterstützt einen Hochgeschwindigkeitsbetrieb von 250–1000 mm/s, um verschiedene Anforderungen an Hochgeschwindigkeitsübertragungen zu erfüllen.

● Einfache Installation und Wartung: Das vorgebohrte Basisdesign ermöglicht eine schnelle Positionierung und Montage ohne komplexe Bearbeitung der Montagefläche. Der Schieber ist mit einer speziellen Öldüse ausgestattet, die eine manuelle Öleinspritzung oder den Anschluss an ein automatisches Ölversorgungssystem ermöglicht. Der Schmieraufbau ist einfach und regelmäßige Reinigung und Schmierung können die Lebensdauer verlängern.

● Starke Anpassungsfähigkeit an die Umwelt: Die Oberflächenverchromung sorgt für eine gute Rostbeständigkeit, und einige Hersteller können korrosionsbeständige, maßgeschneiderte Modelle anbieten, die in komplexen Umgebungen wie Feuchtigkeit und milden Säure-Basen-Bedingungen stabil funktionieren. Es verfügt außerdem über eine gewisse Staubdichtigkeit und passt sich den staubigen Arbeitsbedingungen in Industriestandorten an.

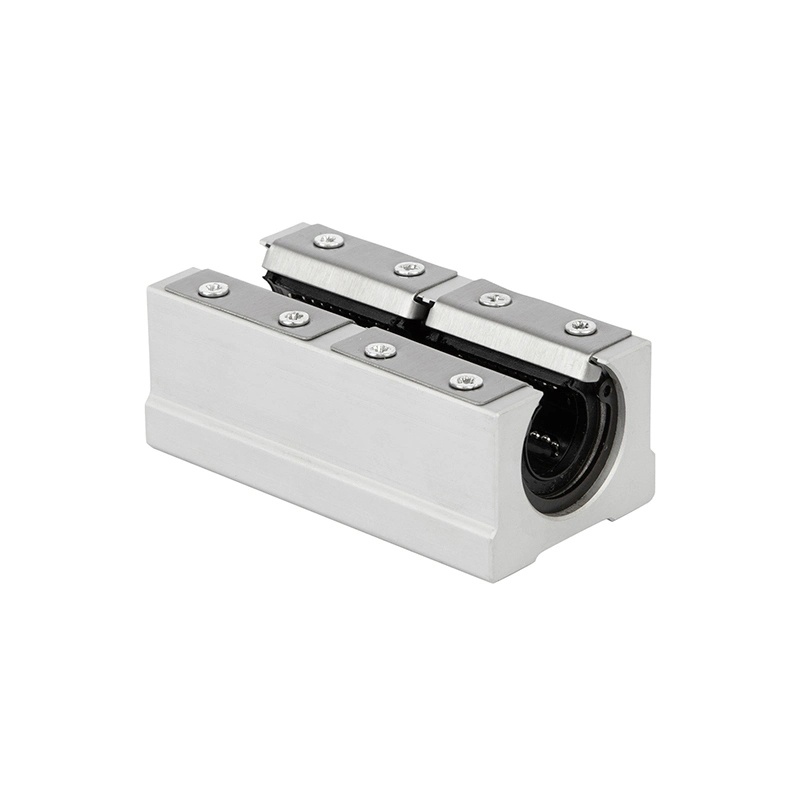

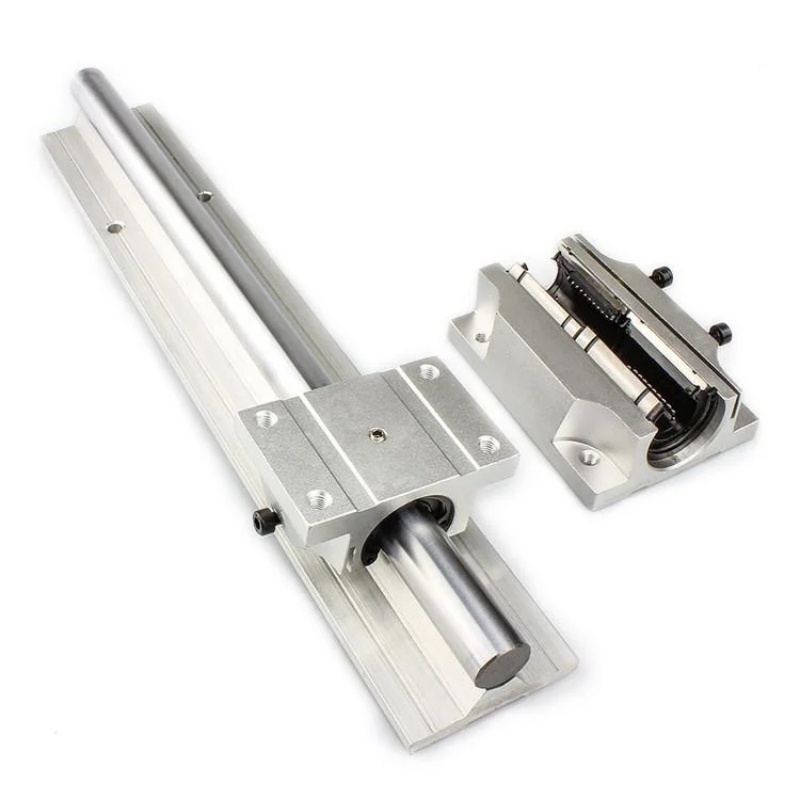

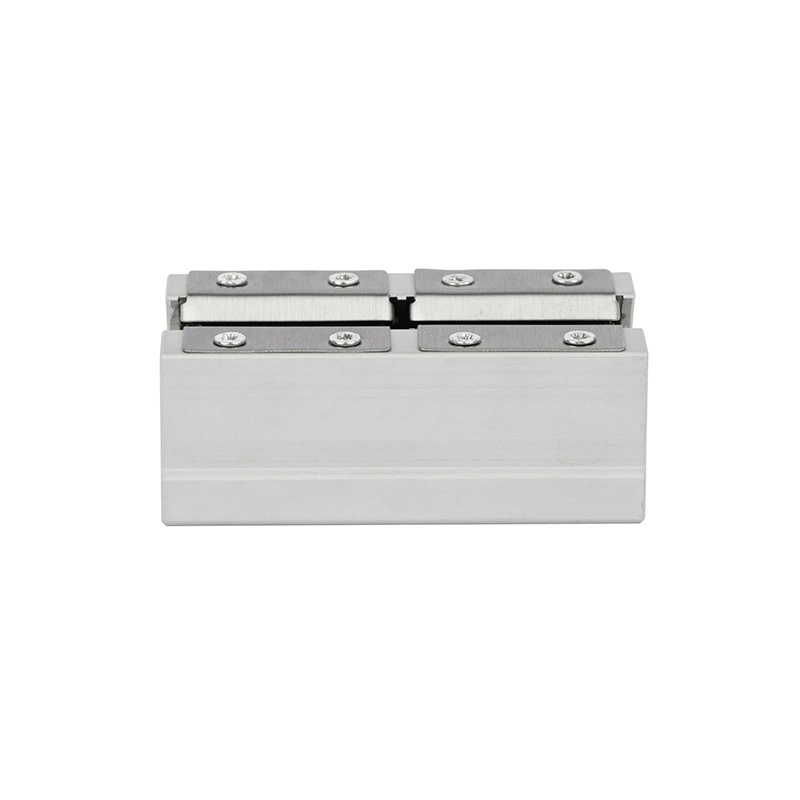

● Spezifikationen und Anpassung: Die SBR-Serie deckt Spezifikationen von 10 mm bis 50 mm ab (z. B. SBR10UU, SBR25UU), während die TBR-Serie üblicherweise Spezifikationen von 16 mm bis 30 mm umfasst (z. B. TBR16UU, TBR25UU), wobei erweiterte Versionen verfügbar sind (Modellsuffix mit „L“, d. h. SBRLUU, TBRLUU). Die Länge der Führungsschiene kann bei Bedarf individuell angepasst werden, bis zu 6 Meter. Hochwertige Lieferanten können auch spezielle Größen-, Material- und Oberflächenbehandlungslösungen anbieten, um den Anforderungen segmentierter Szenarien gerecht zu werden. Im Folgenden sind die wichtigsten Modellspezifikationen der beiden Arten von Führungsschienen aufgeführt, sortiert in Kombination mit praktischen Anwendungen und Anforderungen an die Anpassung von Holzbearbeitungsmaschinen als Referenz für die spätere Auswahl.

2.1 Spezifikationstabelle für Mainstream-Modelle

Die Modelle der SBR- und TBR-Linearführungen werden nach „Serienspezifikations-Endstruktur“ benannt (UU steht für Double Sealed Ends, L steht für Extended). Die folgende Tabelle zeigt die gängigen Marktspezifikationsparameter, erläutert Kerninformationen wie dynamische Nennlast und Größe jedes Modells, markiert die Anpassungsrichtung von Holzbearbeitungsmaschinen und spiegelt die spezielle Auswahltabelle im folgenden Inhalt wider.

Hinweis: Bei den oben genannten Parametern handelt es sich um herkömmliche Standardwerte, die aufgrund von Prozessunterschieden je nach Hersteller geringfügig variieren können. Die erweiterten Versionen SBRLUU und TBRLUU decken alle Durchmesserspezifikationen von 16 mm, 20 mm, 25 mm und 30 mm ab. Die Schlittenlänge ist im Vergleich zur Standardversion derselben Spezifikation um 50 % erhöht und die dynamische Nennlast ist um 10–15 % erhöht, was die Tragfähigkeit und Vibrationsfestigkeit verbessern und sich an hochfrequente Vibrationsszenarien wie verschiedene Graviermaschinen, Formatkreissägen und Schleifmaschinen anpassen kann.

III. Hauptunterschiede zwischen SBR- und TBR-Linearführungen

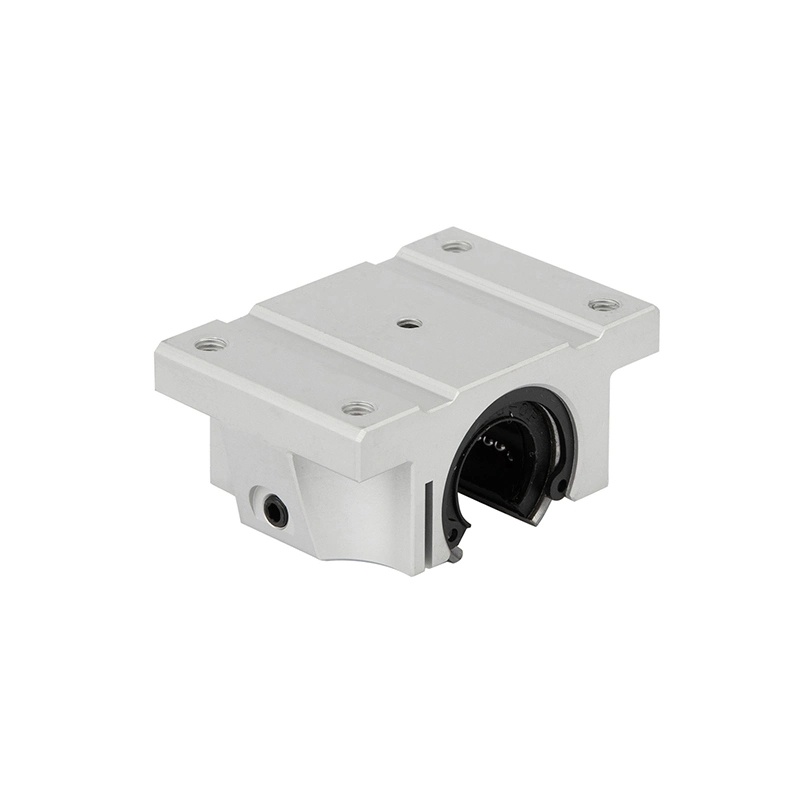

SBR- und TBR-Linearführungen weisen grundsätzlich die gleiche Krafttragfähigkeit auf, wobei sich die Kernunterschiede auf Struktur, Installation, Tragfähigkeit usw. konzentrieren. Die spezifische Vergleichstabelle lautet wie folgt als schnelle Referenz für die Auswahl:

In Kombination mit der obigen Differenzvergleichstabelle können SBR- oder TBR-Linearführungen je nach Belastung, Einbauraum und Kostenbudget genau ausgewählt werden, wobei erweiterte Versionen für alle Durchmesser von 16 mm, 20 mm, 25 mm und 30 mm verfügbar sind. In Kombination mit der Spezifikationstabelle oben und der Anwendungsauswahltabelle unten wird eine vollständige Auswahllogikkette aus „Parametervergleich – Differenzanalyse – Szenarioanpassung“ gebildet, um genaue Lösungen für unterschiedliche Arbeitsbedingungen bereitzustellen.

Hinweis: Frühe TBR-Linearführungen waren mit Einstellnuten und Schrauben an der Seite ausgestattet, um das Passungsspiel einzustellen; Später wurde diese Funktion aufgrund von Produktverbesserungen und Kostenoptimierungen nach und nach eingestellt und alle bestehenden Produkte (einschließlich erweiterter Versionen) gewährleisten Passgenauigkeit durch Präzisionsbearbeitung.

IV. Anwendungsszenarien und Branchenanwendungen

Mit hoher Kostenleistung und stabiler Leistung eignen sich SBR/TBR-Linearführungen für Szenarien mit strenger Kostenkontrolle und moderaten Anforderungen an die Führungsgenauigkeit und decken zahlreiche Industriebereiche ab. Die spezifischen Anwendungen und Anpassungsszenarien erweiterter Versionen sind wie folgt.

1. Allgemeine industrielle Automatisierungsausrüstung

Anwendbar auf automatische Produktionslinien, Materialfördergeräte, Positionierungsgeräte usw., wie Bandförderer, Be- und Entlademechanismen von Manipulatoren und automatische Montagelinien. Die erweiterte Version kann für Automatisierungsmechanismen mit hochfrequenter Hin- und Herbewegung und starken Vibrationen verwendet werden, um die Betriebsstabilität zu verbessern.

2. Werkzeugmaschinen und Verarbeitungsgeräte

Linearführungen werden häufig im Bereich Holzbearbeitungsmaschinen eingesetzt. In Kombination mit den Kernparametern der obigen Spezifikationstabelle wird unten eine spezielle Auswahltabelle für unterschiedliche Arbeitsbedingungen, Belastungen und Präzisionsanforderungen von Holzbearbeitungsmaschinen zusammengestellt. Die Tabelle gleicht Anpassungsfähigkeit und Kostenleistung aus, verdeutlicht das Anpassungsschema erweiterter Versionen und bildet mit der Spezifikationstabelle ein verknüpftes Auswahlsystem.

Zusätzlich zu Holzbearbeitungsmaschinen kann die obige Auswahllogik auf allgemeine Bearbeitungsmaschinen wie CNC-Drehmaschinen, Fräsmaschinen und Laserschneid-/Graviermaschinen angewendet werden: Wählen Sie SBR16/20 und entsprechende erweiterte SBRL-Versionen für Szenarien mit geringer Belastung, TBR20/25 und entsprechende erweiterte TBRL-Versionen für Szenarien mit mittlerer Belastung, TBR25/30 und entsprechende erweiterte TBRL-Versionen für Szenarien mit hoher Belastung sowie erweiterte Versionen mit verschiedenen Durchmessern (16 mm, 20 mm, 25 mm, 30 mm) können je nach Bedarf für hochfrequente Vibrationsszenarien ausgewählt werden. Die Länge der Führungsschiene kann bei Bedarf individuell angepasst werden (bis zu 6 Meter), und durch Spleißen können extrem lange Hübe erreicht werden. Es unterstützt auch die Kombination mit Positionierern, Verriegelungsgriffen und anderem Zubehör, um Installations- und Betriebsprozesse zu vereinfachen.

3. Leichtindustrie und Verpackungsmaschinen

Anwendbar auf Druckmaschinen, Lebensmittelverpackungsmaschinen, Kartensortierer usw. und bietet eine stabile Führung bei Verbindungen wie Papiertransport, Materialverpackung und Kartenpositionierung, um den Anforderungen des Hochgeschwindigkeitsbetriebs gerecht zu werden. Für die meisten Arbeitsbedingungen sind erweiterte Versionen nicht erforderlich.

4. Elektronische und medizinische Geräte

Wird auf SMT-Bestückungsmaschinen, Wickelmaschinen, Prüfinstrumente, kleine medizinische Geräte usw. angewendet und gewährleistet die Genauigkeit der Platzierung elektronischer Komponenten, der Spulenwicklung und der Bewegung der Erkennungssonde mit hoher Präzision. Einige Miniaturmodelle passen sich an enge Räume an und erweiterte Versionen werden im Allgemeinen nicht ausgewählt.

5. Neue Energie und Spezialausrüstung

Weit verbreitet in neuen Energiegeräten, Fitnessgeräten, Bahnsteigtüren und anderen Szenarien. Einige korrosionsbeständige Modelle passen sich den besonderen Arbeitsbedingungen in der neuen Energiebranche an. Hochleistungs-TBR-Linearführungen und verlängerte Versionen können die Führungs- und Vibrationsfestigkeitsanforderungen großer Geräte erfüllen.

V. Auswahlpunkte und Wartung

1. Kernauswahlpunkte

● Präzisionsanforderung: Wählen Sie die entsprechende Stufe entsprechend der Positionierungsgenauigkeitsanforderung der Ausrüstung aus. Die Präzision von High-End-Markenprodukten kann ±0,01 mm/m erreichen. Für allgemeine Szenarien können Standardpräzisionsmodelle ausgewählt werden. Die erweiterte Version ändert nichts an der Präzision, sondern erhöht lediglich die Stabilität.

● Lieferantenauswahl: Wählen Sie vorzugsweise nach ISO9001 zertifizierte Hersteller wie Lishui Aoxin und Suzhou Jinggong aus, um die Produktqualität und den Kundendienst sicherzustellen. Konzentrieren Sie sich bei kundenspezifischen erweiterten Versionen auf die Untersuchung der Produktionsverfahrensfähigkeiten des Herstellers.

● Einbauraum: Für eine Installation in eine Richtung und begrenzten Platz bevorzugen Sie SBR; Wählen Sie für komplexe Räume, die eine bidirektionale Installation erfordern, TBR; Für verlängerte Versionen muss eine ausreichende Einbaulänge vorgesehen werden, um Montagebeeinträchtigungen aufgrund von Platzmangel zu vermeiden.

● Belastungs- und Arbeitsbedingungen: Bevorzugen Sie SBR für Szenarien mit geringer Last und kostensensiblen Anforderungen. Wählen Sie TBR für mittelschwere Lasten und Szenarien, die flexible Installationsrichtungen erfordern; Für hochfrequente Vibrationsszenarien mit hohen Stabilitätsanforderungen (z. B. Graviermaschinen für die Holzbearbeitung, Formatkreissägen, Schleifmaschinen) können entsprechende erweiterte SBRL- und TBRL-Versionen entsprechend den Durchmessern 16 mm, 20 mm, 25 mm und 30 mm ausgewählt und die Spezifikationen in Kombination mit der Betriebsgeschwindigkeit und der Hublänge der Ausrüstung bestimmt werden.

2. Wartungsempfehlungen

● Regelmäßige Reinigung: Entfernen Sie wöchentlich Staub, Ölflecken und Verunreinigungen von der Oberfläche der Führungsschiene. Der verlängerte Schieber hat eine größere Kontaktfläche mit der optischen Achse. Konzentrieren Sie sich daher auf die Reinigung der Dichtungen an beiden Enden des Schiebers, um zu verhindern, dass Verunreinigungen eindringen und das Lager verschleißen.

● Standardisierte Schmierung: Monatlich Spezialschmieröl oder -fett einspritzen. Die erweiterte Version erfordert eine entsprechende Erhöhung der Schmiermenge. Für Hochgeschwindigkeits- und Hochfrequenzvibrationsszenarien kann der Schmierzyklus verkürzt werden, um Trockenreibung zu vermeiden.

● Regelmäßige Inspektion: Überprüfen Sie vierteljährlich den festen Sitz der Befestigungsschrauben und das Passspiel zwischen dem Schieber und der optischen Achse. Konzentrieren Sie sich bei der erweiterten Version auf die Überprüfung des gleichmäßigen Kontakts der gesamten Schieberlänge. Wenn ungewöhnliche Geräusche oder Blockierungen auftreten, beheben Sie den Fehler rechtzeitig und tauschen Sie gegebenenfalls den Schieber oder die optische Achse aus.

● Lagerschutz: Leerlaufführungsschienen sollten horizontal gelagert werden und auf der Oberfläche Rostschutzöl aufgetragen werden. Vermeiden Sie aufgrund der großen Länge der verlängerten Version eine Verformung durch Extrusion und befestigen Sie beide Enden während der Lagerung ordnungsgemäß.

VI. Markttrends und Zusammenfassung

Mit der tiefgreifenden Weiterentwicklung von Industrie 4.0 und intelligenter Fertigung bleibt die Marktnachfrage nach SBR/TBR-Linearführungen mit einer jährlichen Wachstumsrate von über 15 % bestehen, und die Marktgröße wächst weiter. Zukünftig werden erweiterte Versionen das Strukturdesign weiter optimieren, um Durchbrüche bei Leichtbau und Vibrationsfestigkeit zu erzielen und gleichzeitig das Kosten-Leistungs-Verhältnis zu verbessern. Außerdem wird ihre Anwendung bei hochfrequenten Vibrationen und mittelschweren Lastübertragungsszenarien im mittleren Leistungsbereich weiter zunehmen.

Zusammenfassend lässt sich sagen, dass sich SBR-Linearführungen mit hoher Kostenleistung an Installationsszenarien mit geringer Last und in einer Richtung anpassen, und die erweiterten SBRL-Versionen aller Durchmesser von 16 mm bis 30 mm können auf Szenarien mit hochfrequenten Vibrationen mit geringer Last erweitert werden. TBR-Linearführungen decken komplexe Arbeitsbedingungen mit flexibler Installation und Anpassungsmöglichkeiten an schwere Lasten ab, und die erweiterten TBRL-Versionen verbessern die Vibrationsfestigkeit in mittelschweren Lastszenarien weiter. Beide und ihre entsprechenden erweiterten Versionen bilden die Kernlösung für Mid-End-Linearführungssysteme. Bei praktischen Anwendungen sollte eine genaue Auswahl entsprechend den Geräteanforderungen, dem Kostenbudget und den Arbeitsbedingungen getroffen werden, und die tägliche Wartung sollte gut durchgeführt werden, um die Leistungsvorteile voll auszunutzen und die Lebensdauer der Geräte zu verlängern.
